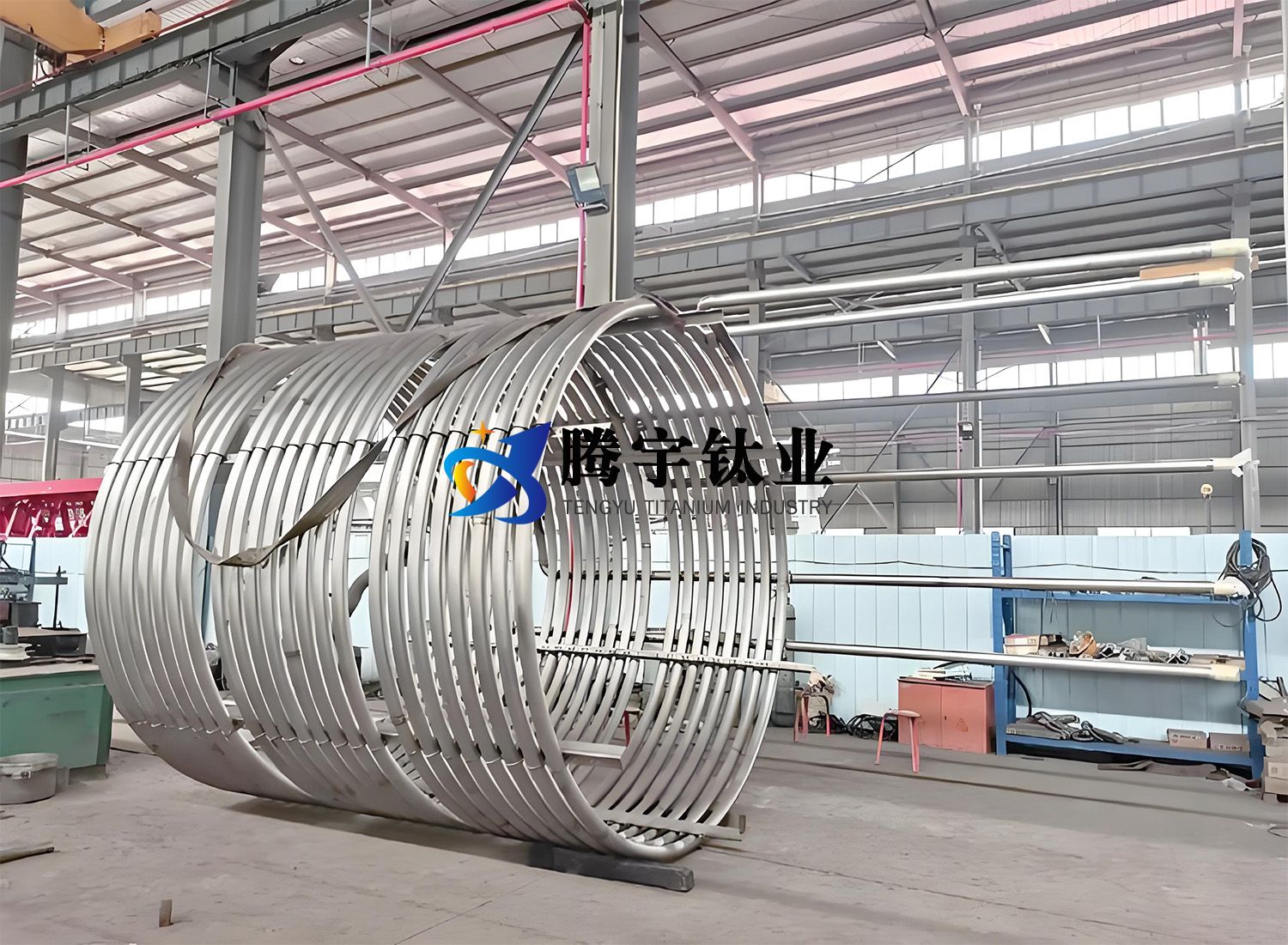

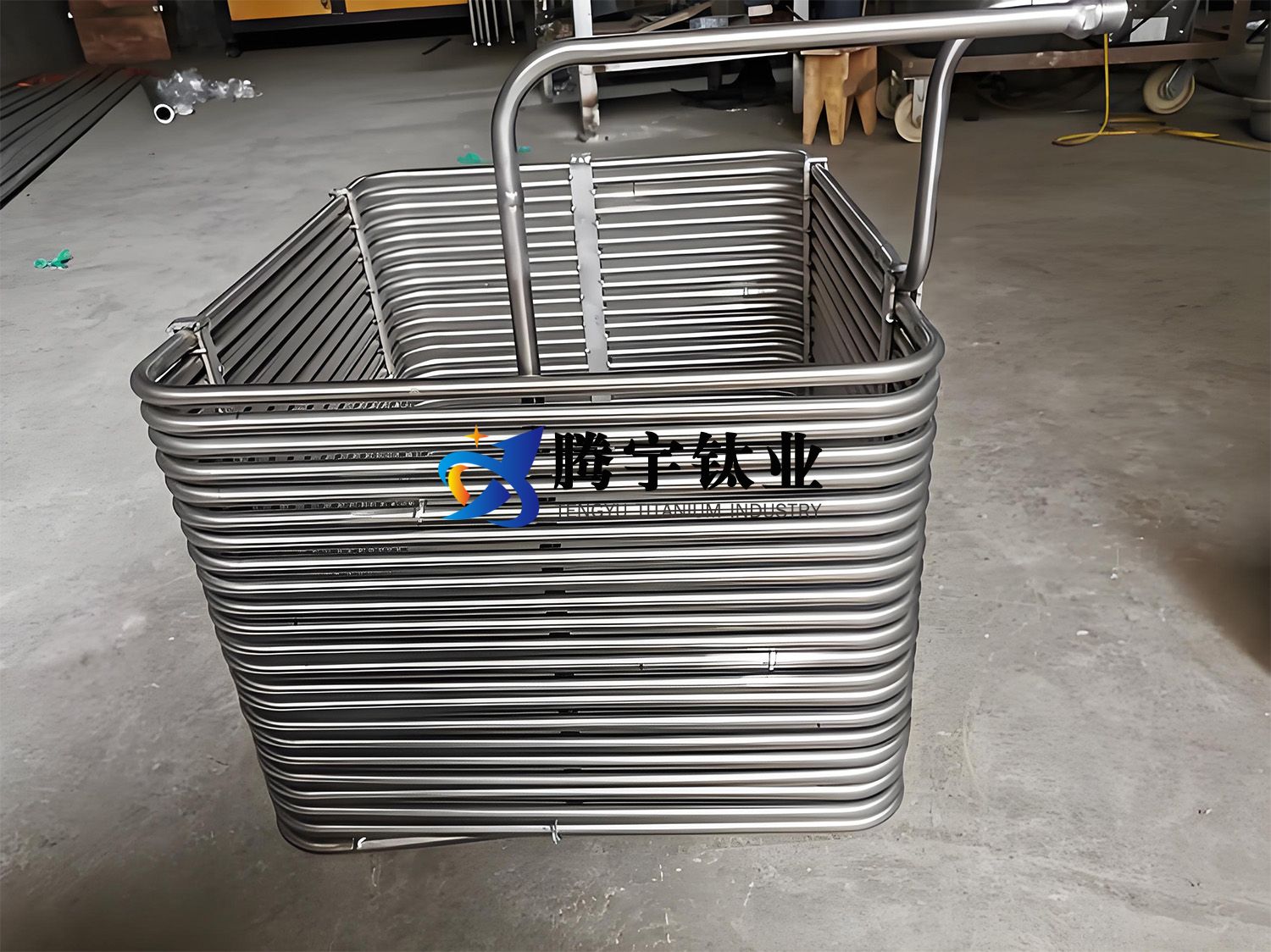

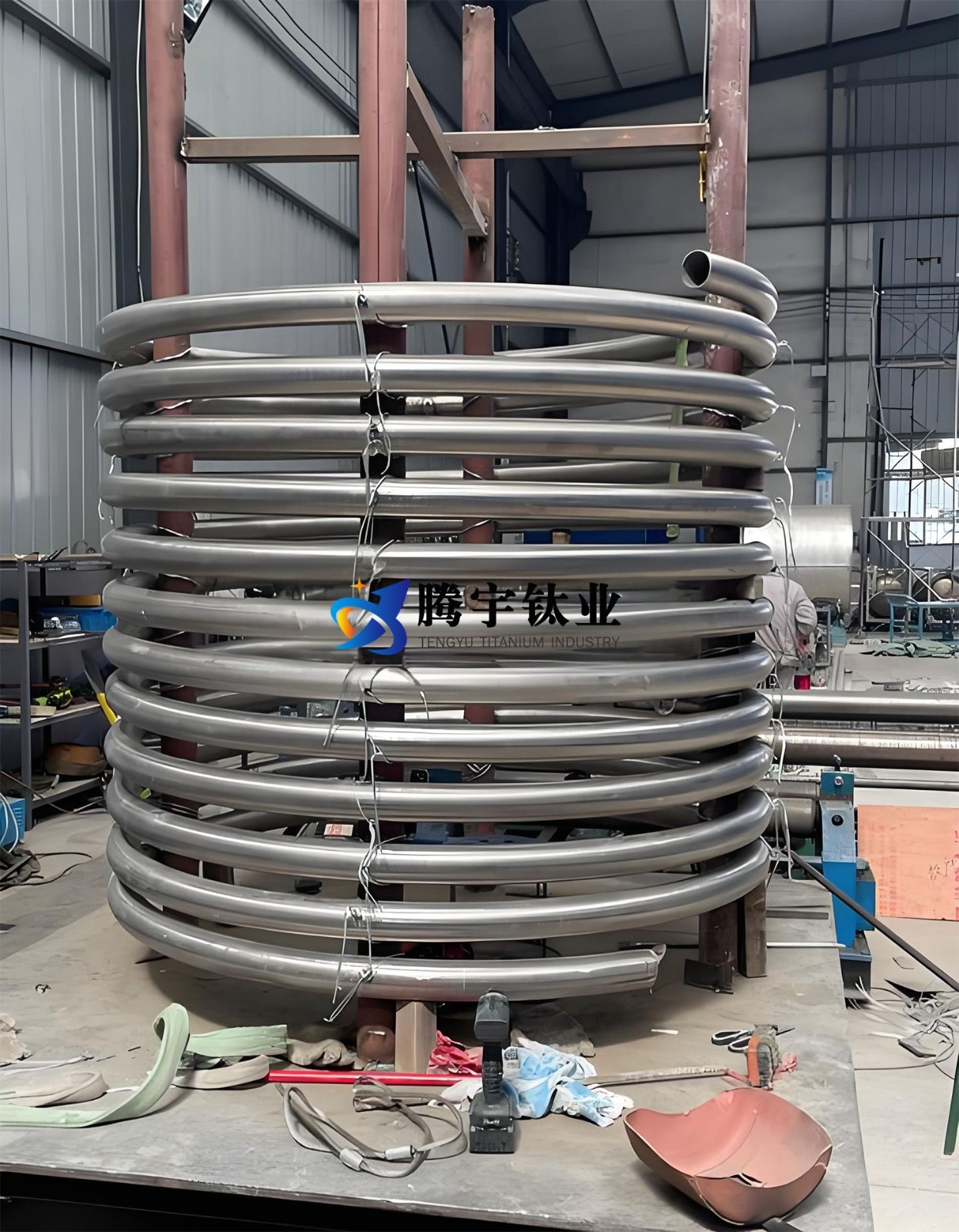

鈦盤管以工業純鈦（TA1/TA2）及鈦合金（如TC4）為材質，經冷熱彎管、TIG焊接及熱處理工藝制造，具備耐強腐蝕（pH 0-14、海水及氯離子環境）?、高強度（σ_b≥345MPa）?、輕量化（密度4.5g/cm3）?及生物相容性（醫療植入物應用）?特點，執行GB/T 3625、ASTM B338標準?，適配化工反應釜（酸洗/堿液換熱）?、海洋平臺熱交換（耐海水腐蝕）?、核電站冷凝器（抗高溫蠕變≤600℃）?、醫療滅菌設備（Ra≤0.8μm電解拋光）?等場景，表面處理包括酸洗鈍化（提升抗蝕性）?、微弧氧化（50μm陶瓷層增強耐磨）?，保養需定期中性清洗劑沖洗、檢查焊縫及鈍化膜完整性?，選購建議優先TC4鈦合金（高溫高壓場景）?、醫療領域選擇TA1/TA2純鈦（生物相容性認證）?、海洋工程需控制氯離子濃度（＜200ppm）?。騰宇鈦業將不同材質及應用場景的鈦盤管表面處理方法和保養方案，通過以下多表呈現：
一、鈦盤管表面處理工藝對比
| 處理工藝 | 技術要點 | 適用場景 | 優缺點對比 |
| 化學鈍化 | HNO?（20-30%）浸泡30分鐘，生成5-15nm致密氧化膜 | 常規腐蝕環境（如循環水系統） | ?成本低、操作簡；?膜層較薄 |
| 陽極氧化 | 電壓20-60V，H?SO?電解液，氧化膜厚10-30μm，可導電（電阻率＜10Ω·cm2） | 精密制冷、醫療設備盤管 | ?耐蝕性↑40%；?脆性，忌機械沖擊 |
| 微弧氧化（MAO） | 高壓電解（300-600V），生成50-100μm TiO?/Al?O?復合層，耐溫＞500℃ | 高溫換熱器、海洋工程盤管 | ?耐磨抗空蝕；?表面粗糙、成本高 |
| PVD涂層 | 沉積TiN或CrN（硬度1800-2500HV），厚度2-5μm | 高流速介質（如油氣輸送） | ?超硬減摩；?涂層厚度受限 |
| 電解拋光 | 磷酸基電解液，Ra≤0.1μm，消除焊縫毛刺和微裂紋 | 生物制藥、半導體冷卻盤管 | ?超潔凈；?能耗高、效率低 |
二、不同材質鈦盤管的保養方法
| 材質類型 | 保養要點 | 禁用操作 | 常見失效模式 |
| 工業純鈦（TA1/TA2） | - 定期中性清洗劑（pH 6-8）沖洗 | ?氫氟酸、濃鹽酸清洗 | 縫隙腐蝕、生物膜附著 |
| - 潮濕環境涂覆硅烷防護劑（如Dow Corning? 1-2577） |
| TC4鈦合金 | - 高溫工況（＞300℃）涂覆YSZ熱障涂層 | ?冷熱驟變（ΔT＞100℃/h） | 氧化剝落、疲勞斷裂 |
| - 每月檢查疲勞裂紋（滲透探傷） |
| Ti-0.2Pd合金 | - 含Cl?介質中每季度鈍化處理（HNO?） | ?高硫環境暴露 | 晶間腐蝕、應力開裂 |
| - 避免硫化物（H?S）接觸 |
三、核心應用場景與維護方案
| 應用領域 | 典型工況 | 表面處理 | 保養措施 | 維護周期 |
| 化工換熱器 | 強酸（硫酸、鹽酸） | MAO陶瓷層+PTFE涂層 | - 每月化學清洗（檸檬酸循環） | 腐蝕速率＞0.1mm/年更換 |
| - 檢查涂層磨損（年損耗＞20μm時修復） |
| 海水淡化系統 | 高Cl?（3.5%）、泥沙 | MAO涂層+犧牲陽極保護 | - 每季度高壓淡水沖洗 | 發現銹斑即處理 |
| - 檢查陽極消耗（剩余量＜30%時更換） |
| 核電站冷凝器 | 高溫高壓蒸汽 | 滲氮處理（表面硬度↑2倍） | - 每季度渦流測厚（壁厚減薄＞10%時更換） | 輻照劑量＞101? n/cm2更換 |
| - 輻照后真空退火（消除氫脆） |
| 醫療低溫盤管 | 液氮/液氦循環 | 電解拋光+陽極氧化 | - 使用前酒精擦拭防污染 | 阻抗下降＞20%即修復 |
| - 每半年電化學檢測氧化膜阻抗（EIS） |
四、表面退化修復技術
| 退化類型 | 檢測方法 | 修復工藝 | 成本效益比 |
| 點蝕/縫隙腐蝕 | 滲透探傷（PT）或3D掃描 | 激光熔覆+鈍化處理 | 修復≈新件25% |
| 涂層剝落 | 劃格法附著力測試（ASTM D3359） | 等離子噴涂Al?O?或PVD重涂 | 修復≈新件30% |
| 盤管變形 | 3D掃描對比原始模型 | 液壓矯形+真空退火（600℃/2h） | 修復≈新件40% |
五、保養工具與耗材推薦
| 工具/耗材 | 推薦型號 | 適用場景 | 注意事項 |
| 清潔劑 | 3M? EC-1000R 中性清洗劑 | 通用鈦盤管 | 禁用含Cl?/F?成分 |
| 防護涂層 | Praxair Tafa 45CT（Al?O?粉末） | 高溫/腐蝕環境修復 | 噴涂厚度≤150μm |
| 檢測設備 | Olympus EPOCH 650超聲探傷儀 | 焊縫及涂層缺陷檢測 | 校準靈敏度至φ0.5mm缺陷 |
六、國內外標準對比
| 標準領域 | 中國標準 | 國際標準 | 核心差異 |
| 化工鈦盤管 | GB/T 3625-2023 | ASTM B338 | 美國要求晶粒度≤5級 |
| 核級鈦材 | EJ/T 20112-2016 | ASME SB338 | 國際氫含量要求更嚴格（≤0.008%） |
| 醫用鈦管 | YY/T 0641-2022 | ASTM F67/F136 | 中國生物相容性測試更全面 |
七、前沿技術趨勢
| 技術方向 | 技術原理 | 預期效果 | 成熟度 |
| 自修復氧化膜 | 納米緩蝕劑微膠囊嵌入鈍化膜 | 腐蝕速率降低70% | 2025年試用 |
| 智能監測盤管 | 集成光纖傳感器實時監測溫度/應變 | 泄漏預警響應時間＜5分鐘 | 2030年商用 |
| 超疏水-導熱涂層 | 石墨烯/TiO?復合結構，接觸角＞160° | 防污+傳熱效率↑30% | 實驗室階段 |
八、選型與采購建議
| 選型因素 | 建議 | 備注 |
| 耐蝕性優先 | 高Cl?環境選Ti-0.2Pd+MAO，高溫選TC4+PVD | 腐蝕速率＜0.01mm/年 |
| 成本控制 | 常規工況用TA1+化學鈍化，極端環境選Ti-6242S+MAO | 維護成本≈采購價的8-12%/年 |
| 供應商認證 | 核工業需ASME NQA-1認證，醫療需ISO 13485 | 要求提供材質成分與工藝認證報告 |
以上內容基于 《鈦制換熱設備技術規范》（GB/T 3625-2023）、ASME BPVC及ISO標準（截至2024年），結合實際工程案例總結。如需定制化方案，請?zhí)峁┚唧w工況參數（介質、溫度、壓力、流速等）！
